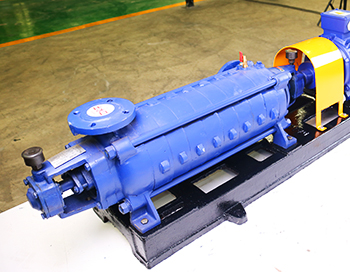

DA1型泵系單吸多級分段式離心泵， 供輸送清水及物理化學性質類似于水的液體之用。改變?nèi)~輪、密封環和軸套等零件的材料，也可用于汲送腐蝕性介質。液體的**溫度不得超過8 0℃。適用于礦山排水、工程及城市生活、消防給水之用。
4 . 2 本系列泵所執行的標準是
企業標準Q / B B C 0 0 1《D A 1型離心泵型式與基本參數》
國家標準G B 5 6 5 9《多級離心泵技術條件》
4 . 3 泵的型號意義：
如：D A 1——8 0×5 D A 1——單吸多級分段式離心泵
8 0——出水口直徑（毫米）
5——葉輪的數量
4 . 4 從原動機方向看泵，泵為順時針方向旋轉。
五、結構說明
5 . 1 本型泵的吸入口位于進水段上，呈水平方向，吐出口在出水段上，垂直向上，水泵裝配良好與否，對性能影響關系很大，尤其是各個葉輪的出口與導葉的進口中心，其中稍有偏差即將使水泵的流量減少，揚程降低，效率差。故在檢修后裝配時務必注意，若有偏差必須調整。
5 . 2 水泵的主要零件有：進水段、中段、出水段、葉輪、導葉、出水導葉、軸、密封環、平衡盤、平衡環、軸套、尾蓋與軸承體。
A、進水段、中段、導葉、出水段導葉、出水段與尾蓋均為鑄鐵制成，共同形成泵的工作室。
B、葉輪為鑄鐵制成，內有葉片，液體沿軸向單側進入，由于葉輪前后受壓不等，必然存在軸向力，此軸向力由平衡盤來承擔。葉輪制造時經靜平衡試驗。
C、軸為經調質處理的優質碳素鋼而成，中間裝有葉輪、用鍵、軸套及軸套螺母固定在軸上。軸的一端安裝聯軸器部件，與電機直接聯接。
D、密封環為鑄鐵制成，防止水泵高壓水漏回進水部分，各密封環分別固定在進水段與中段之上,為易損件,磨損后可用備件更換。
E、平衡環為耐磨鑄鐵制成，固定在出水段上，它與平衡盤共同組成平衡裝置。平衡盤為耐磨鑄鐵制成，裝在軸上，位于出水段與尾蓋之間，用于平衡軸向力。
F、軸套為鑄鐵制成，位于填料室處，作固定葉輪和保護泵軸之用，為易損件，磨損后可用備件更換。
G、軸承采用單列向心球軸承，用鈣基黃油潤滑。
5 . 3 填料起密封作用，防止空氣進入（進水段側），填料密封由進水段和尾蓋上的填料室、填料壓蓋、填料環及填料等組成，少量高壓水流入填料室中起水封作用。填料的松緊程度必須適當，不可壓得太緊亦不可太松，以液體能一滴一滴地滲出為準，如果填料太緊，軸套容易發烈，同時耗費功率，填料太松，由于液體流失要降低水泵效率。
